前回は間違って付けたダイオードをカットし 代替品とハンダ吸い取り機を購入しました
(ハンダ吸い取り機はすでに届いています)

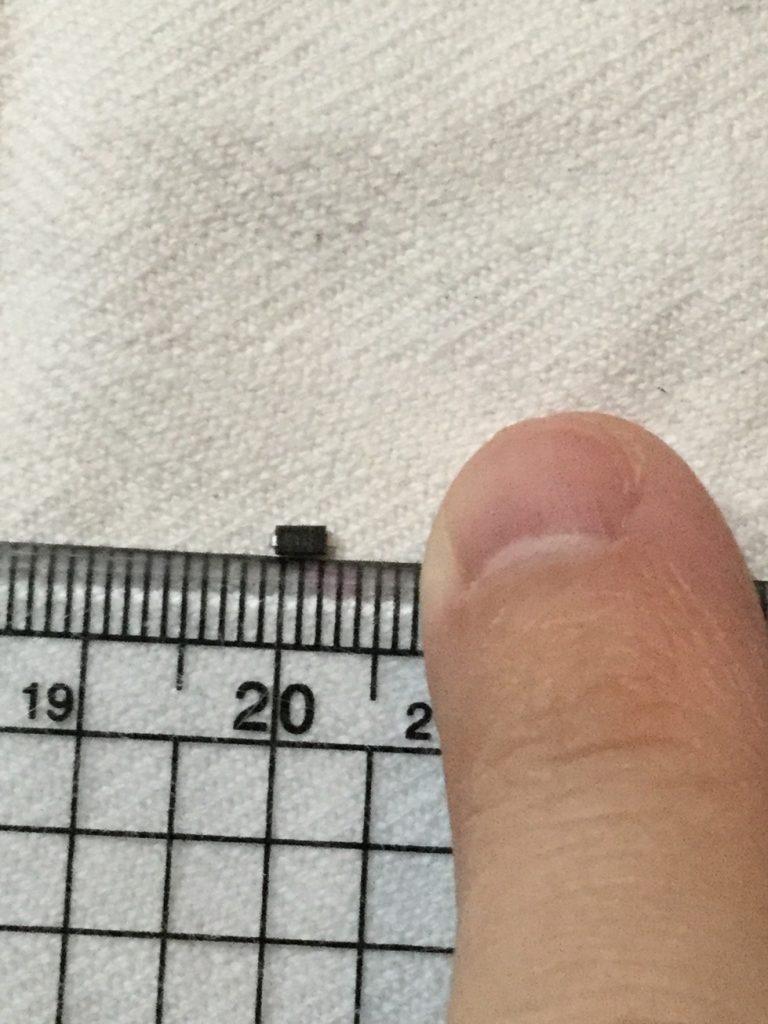

ちっさ!!!

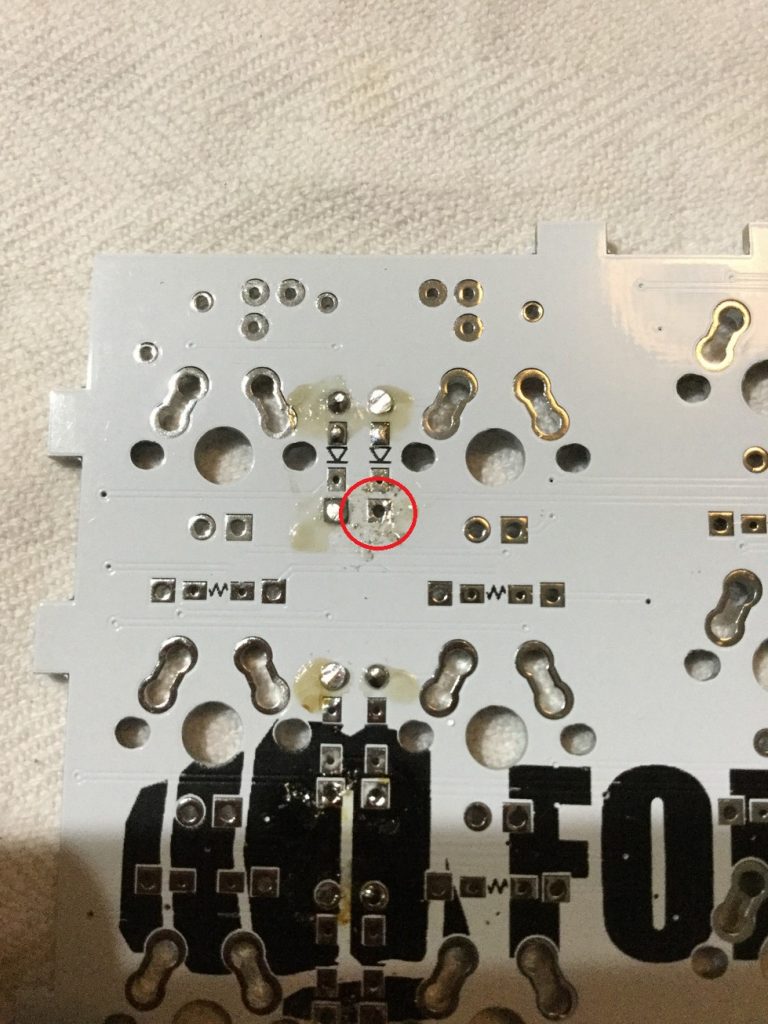

で、まずはスルーホールのハンダを取り除きます
ハンダ吸い取り機と言っても原理は簡単で
自転車の空気入れの逆をやるようです
内部的にはポンプになっていて
空気を押し出した状態にしておいて
溶かしたハンダを一気に吸い上げる仕組みです
手順的には
- 空気を押し出した状態にする
- 吸い取りたいハンダをコテで溶かす
- 先端の耐熱シリコンチューブから吸い上げる
となります

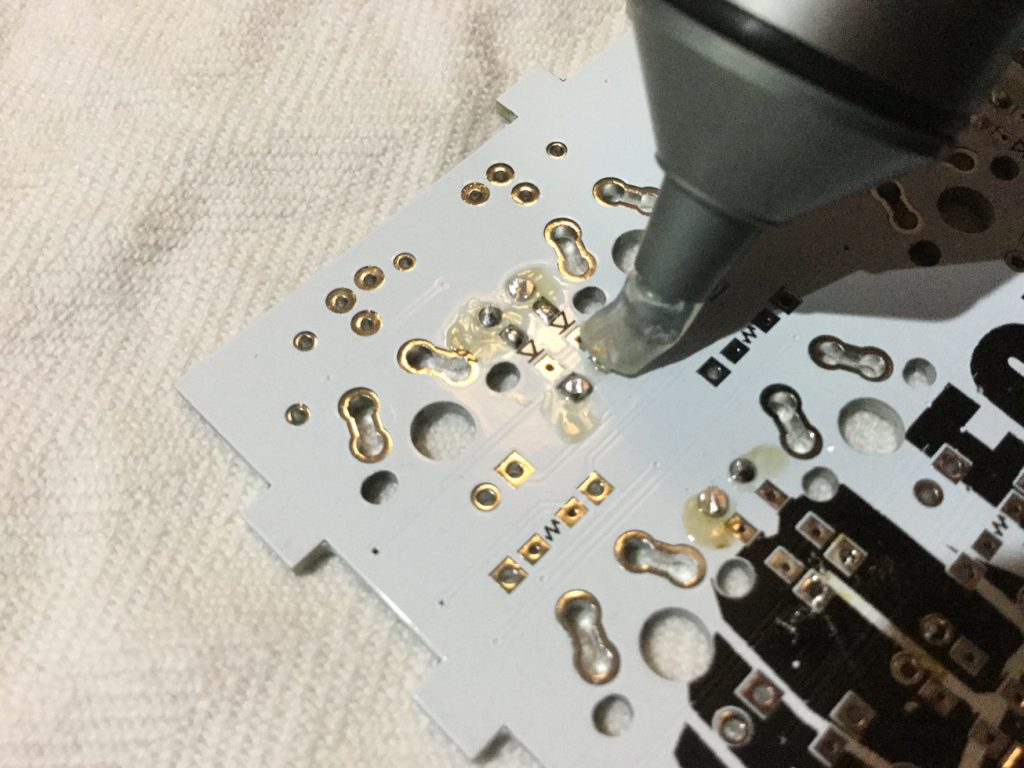

で、結果としてはキレイに吸い上げてくれるワケですねー

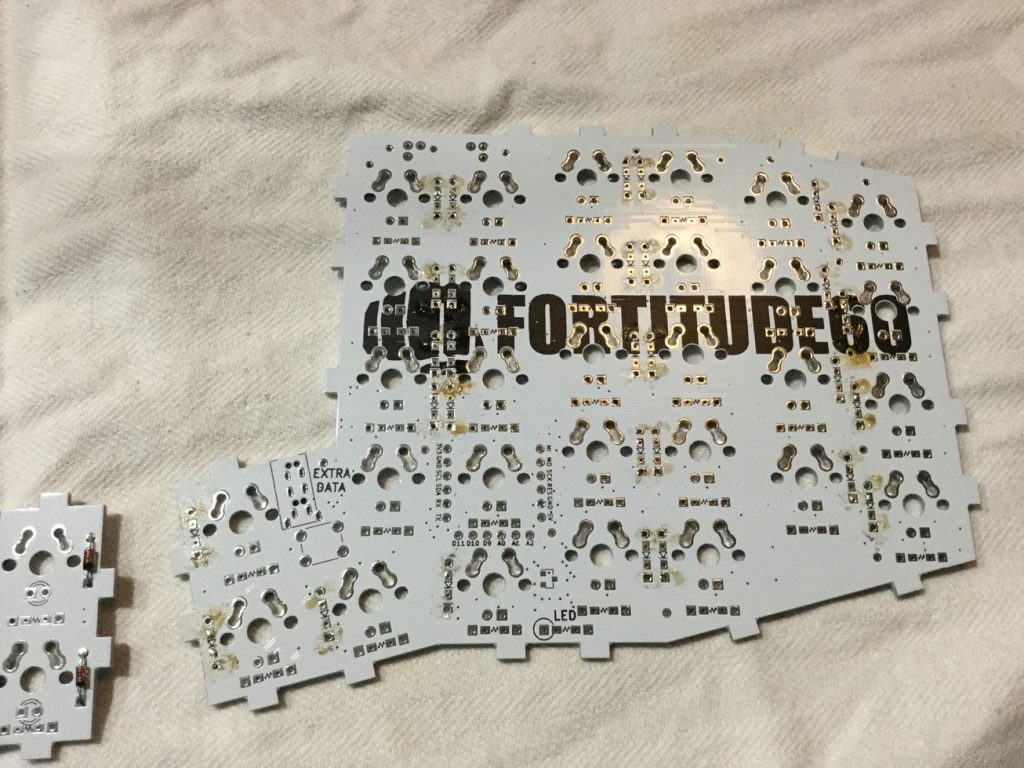

コレをリードダイオードのスルーホール全てに行います

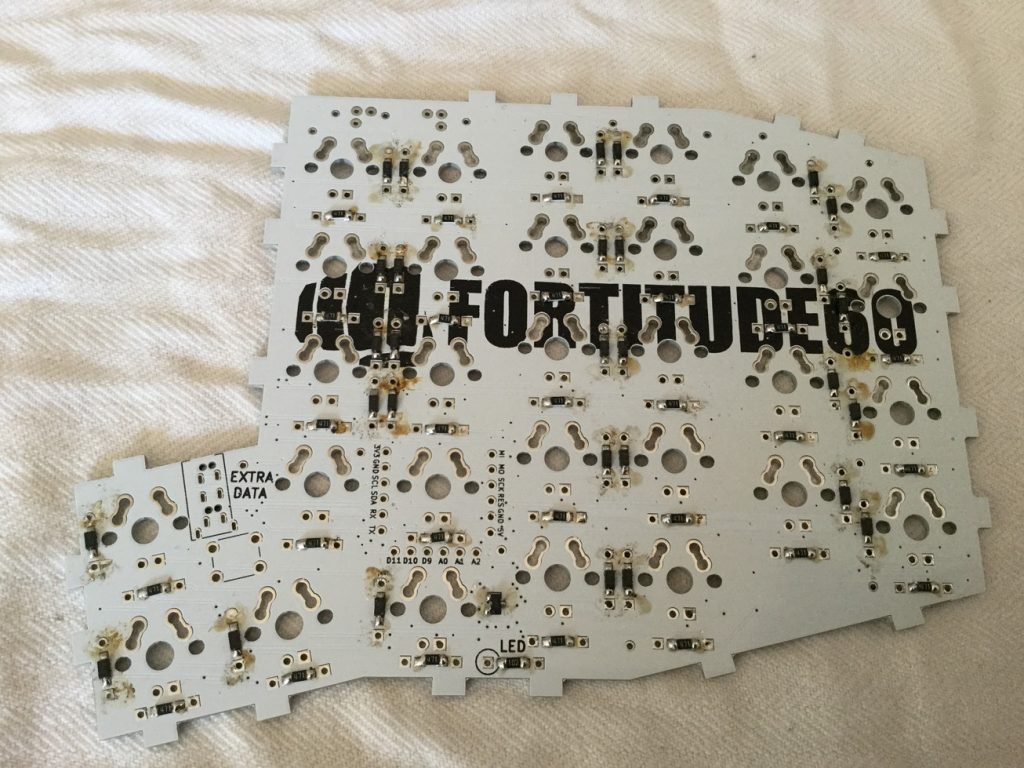

そして、今度こそは間違えないように面を確かめてハンダ付けです!!
そして表面実装でもリード式と同じように方向があるのでこれも確認します

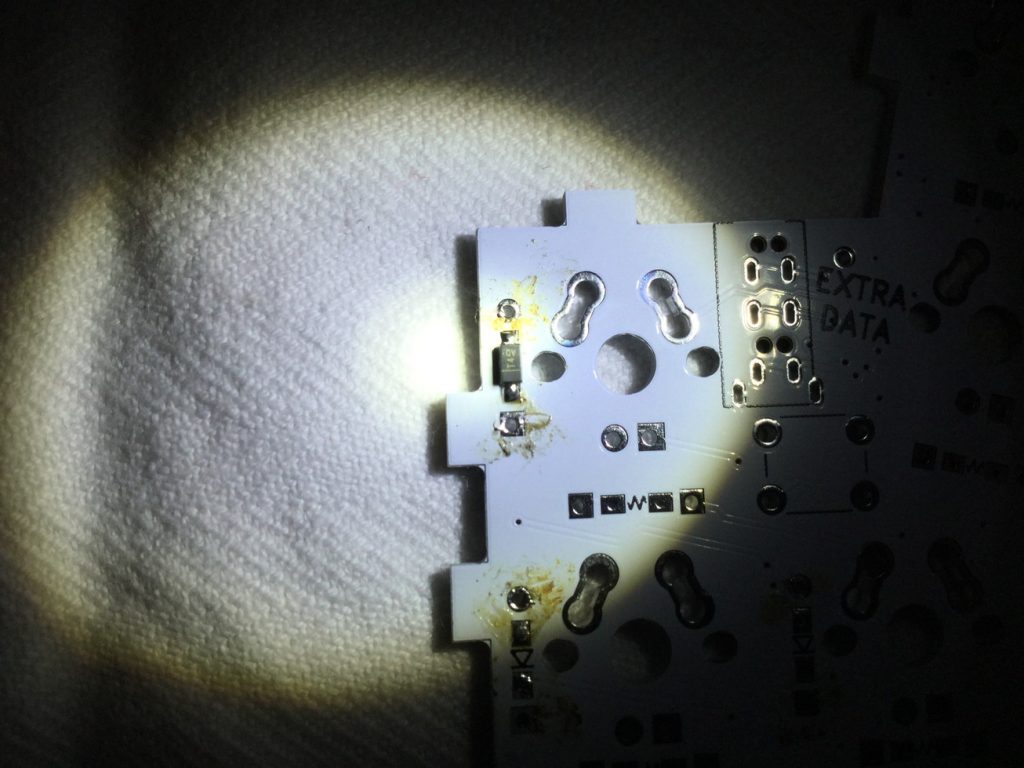

写真のように横線がひかれている方が▶の頂点側に来るようにします

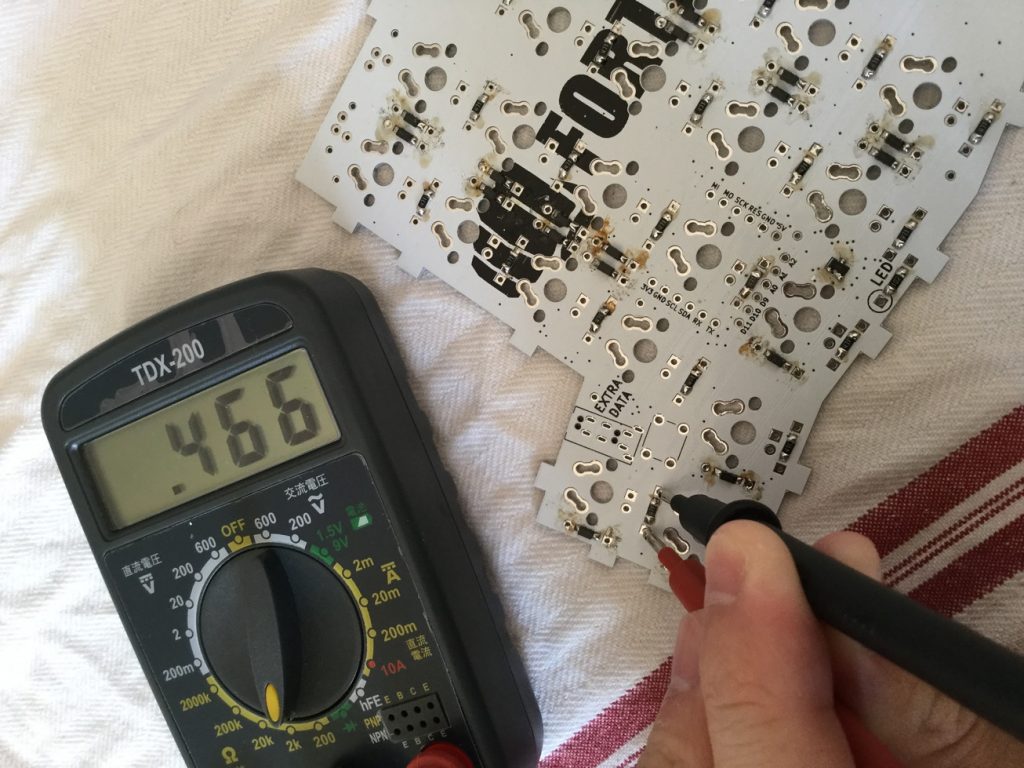

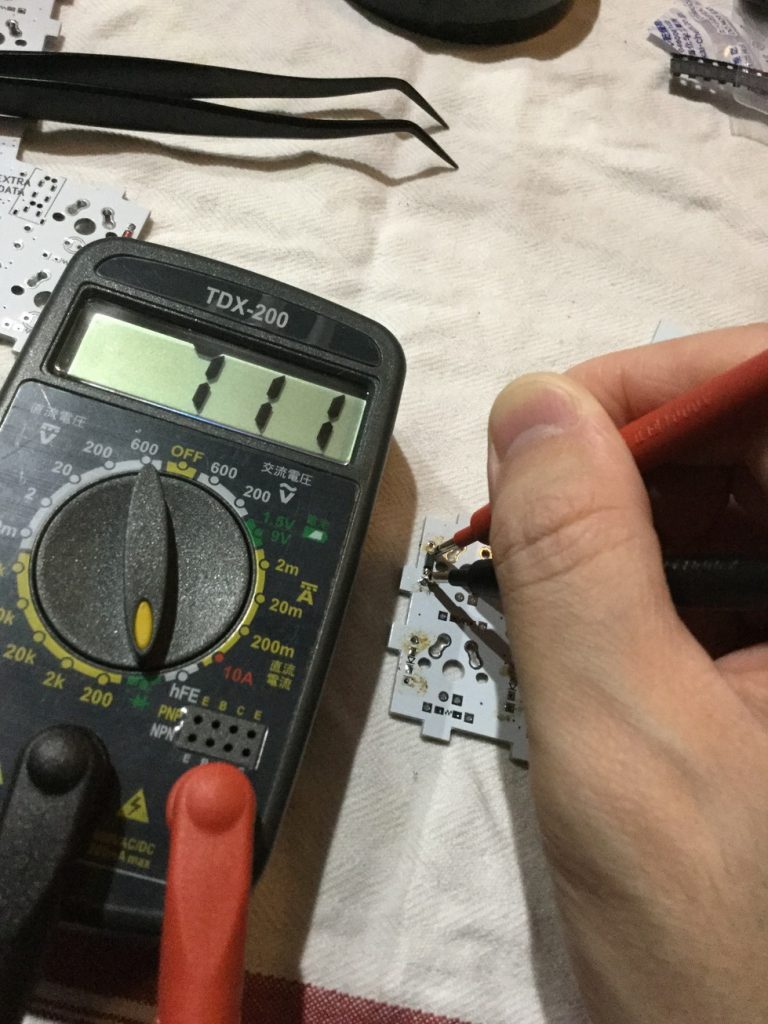

で、通電確認
続いてこのまま表面実装のLEDの抵抗とMOSFETを乗せていきます
LED本体はキースイッチに通すので後からですねー

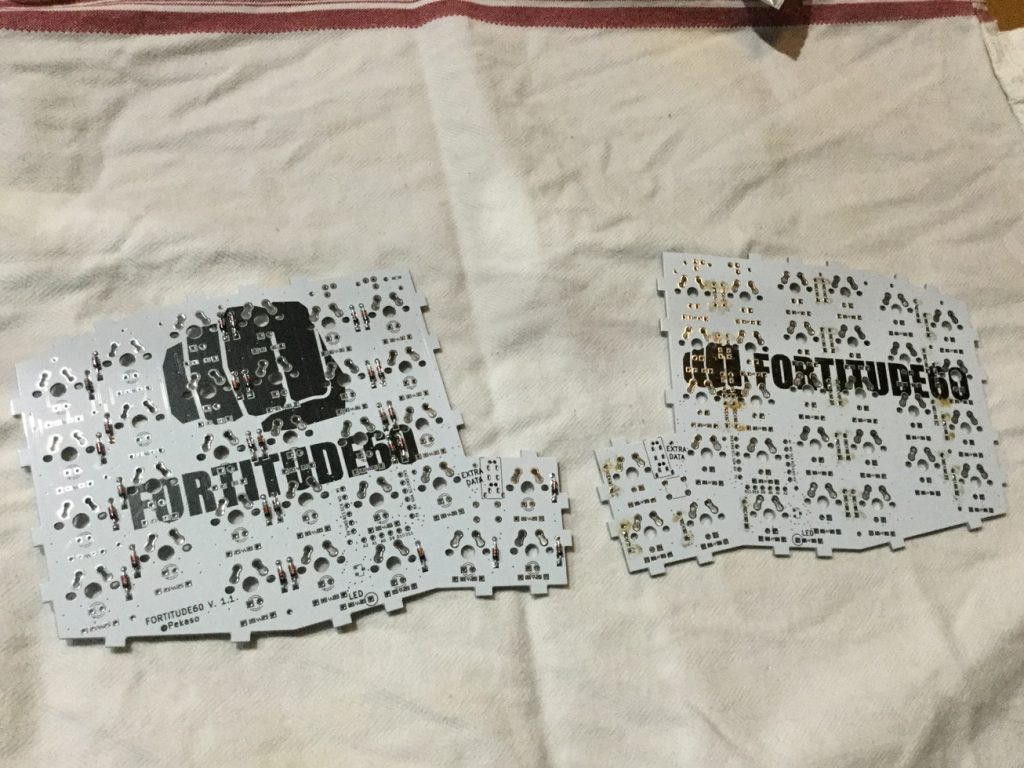

これでやっとビルドガイドに戻りました
お次はTRRSジャックとタクトスイッチです
